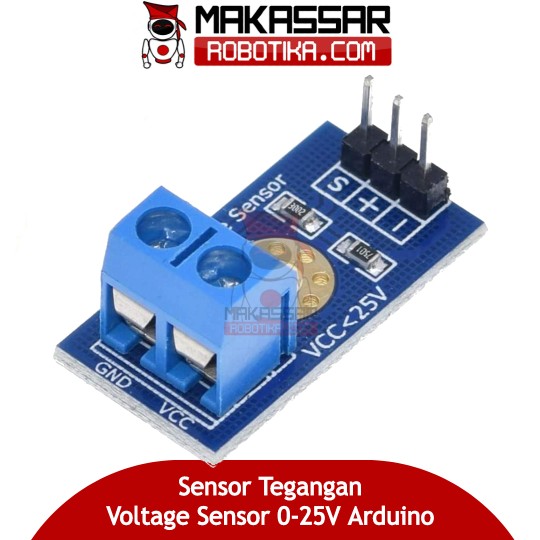

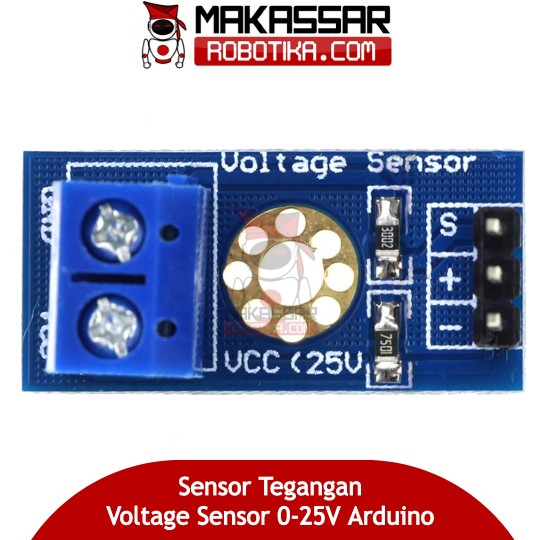

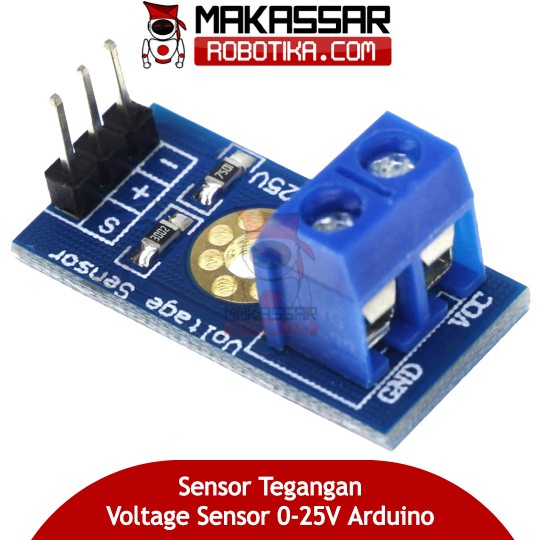

Sensor Tegangan Voltage Sensor 0-25V Arduino Modul ini bekerja berdasarkan prinsip resistive divider, membuat tegangan yang akan dideteksi berkurang 5x lipat. Tegangan input analog pada Arduino 0-5v, sehingga tegangan maximum yang dapat dideteksi oleh sensor adalah 5x 5v = 25v. Jika menggunakan sistem tegangan 3.3v, maka tegangan maximum yang dapat dideteksi adalah sebesar 5x 3.3v = 16.5v. AVR Chip pada Arduino memiliki AD 10-bit, jadi modul ini memiliki ketelitian 0.00489v (5v/1023). Sehingga nilai tegangan minimum yang dapat dideteksi adalah 5x 0.00489v = 0.02445v (bukan 0v) Modul ini juga dilengkapi dengan terminal baut sehingga pemasangan kabel menjadi lebih mudah dan aman. SPESIFIKASI - Tegangan input: 0-25v DC - Tegangan deteksi: 0.02445-25v DC - Ketelitian pengukuran: 0.00489v - Ukuran: 25x13mm Pemasangan input tegangan yg akan dideteksi: - Terminal VCC ke positif - Terminal GND ke negatif Pemasangan pin ke Arduino: - S (signal) ke Pin AD - + (positif) ke +5/3.3v - ''-" (negatif) ke -GND ISI PAKET - 1x Sensor Tegangan Voltage Sensor 0-25V Arduino
